46寸超窄邊3X10液晶大屏幕拼接系統技 術 方 案
廣州市捍王電子有限公司
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
目 錄 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
第一章 系統概述1.1. 系統設計指導思想大屏幕顯示系統主要包括圖像處理能力較強和顯示效果很好的LCD拼接顯示單元系統，以及與之配套的多屏外置圖像處理器，支持單屏、跨屏以及整屏顯示，實現圖像窗口的縮放、移動、漫游、高分辨底圖、網絡抓圖、網絡集中與分散管理等功能。通過LCD拼接顯示單元圖像獨特的處理方式，體現在多路信息的同步顯示能力、系統的超強穩定工作能力和強大的軟件支持能力。針對客戶對大屏幕顯示系統需求的特點，能夠整套系統在滿足標書技術要求的前提下，實現無可比擬的性?xún)r(jià)比。 1.2. 各種拼接墻的比較目前大規模屏幕拼接墻有三種： PDP等離子拼接、 DLP 背投拼接、LCD液晶拼接。

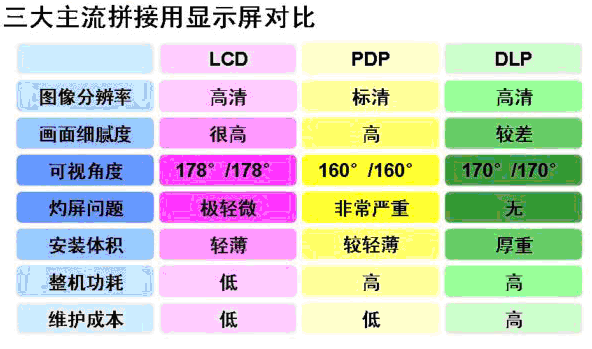

LCD、DLP、PDP優缺點比較
1.3. 系統設計原則1.3.1 先進型性原則采用的系統結構應該是先進的、開放的體系結構，和系統使用當中的科學性。整個系統能體現當今顯示技術的發展水平。 1.3.2 實用性原則能夠限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式，在滿足系統功能的基礎上操作方便、維護簡單、管理簡便�？梢愿鶕�(jù)用戶對輸入信號的要求，選擇不同的視頻處理系統，實現VGA、復合視頻、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信號、IP網絡信號的輸入，滿足不同使用場合，不同信號輸入的需求�？梢酝ㄟ^(guò)控制軟件，實現各種信號的切換、拼接成全屏顯示、任意組合顯示、圖像拉伸顯示、圖像漫游顯示、圖像疊加顯示等。 1.3.3 系統的可行性 液晶拼接墻既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意組合（M×N）。我們會根據不同的客戶對拼接系統提出的系統規模、尺寸和應用要求，選擇合適的產品和拼接方式，提出具體實施方案，滿足系統的應用需求。 1.3.4 系統的可靠性拼接單元可一天24小時一年365天連續工作，拼接單元具有可靠性、穩定性高等特點，以保證系統穩定可靠地運行。由于低功耗、重量輕、壽命長，無輻射等特點，使得液晶拼接墻可靠性極高。 1.3.5 系統的經濟性 考慮系統的經濟性，應從性?xún)r(jià)比來考量，只有在高性能、高質量的前提下，系統的經濟性才有意義。 1.3.6 系統的開放性及可擴展性數字網絡型超窄邊智能液晶拼接系統遵循開放系統的原則，系統除了可以直接接入VGA、RGB、視頻信號外，還應可以接入網絡信號、寬帶語音等，能隨時對各類信號進行切換及動態綜合顯示，給用戶提供一個交互式平臺，而且支持二次開發；系統應有增加新設備和新功能的能力，使得硬件擴充變得非常簡單。同時，軟件也只需要進行擴容和升級就可以滿足要求，而不必修改源程序。系統硬件和軟件部分都能夠方便的“與時俱進”。 1.4. 系統設備選型原則(1)選用同類產品中技術較成熟、性能先進、使用可靠的產品型號，以保證器材和系統的先進性、成熟性。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

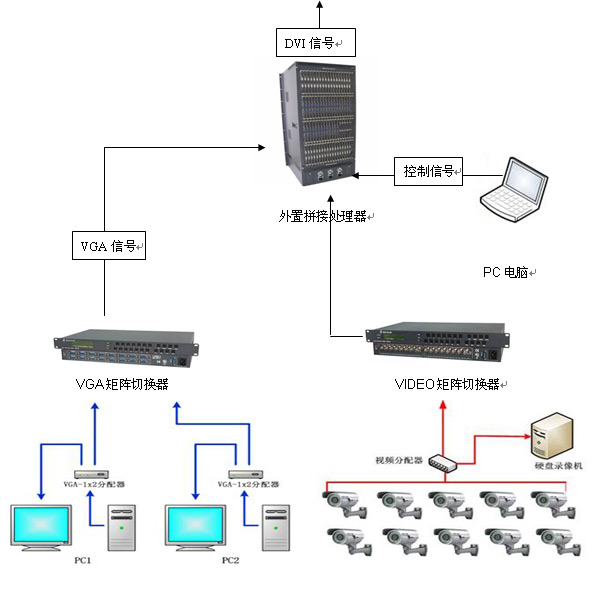

第二章 具體方案2.1. 系統連接邏輯圖
2.1.1 系統配置

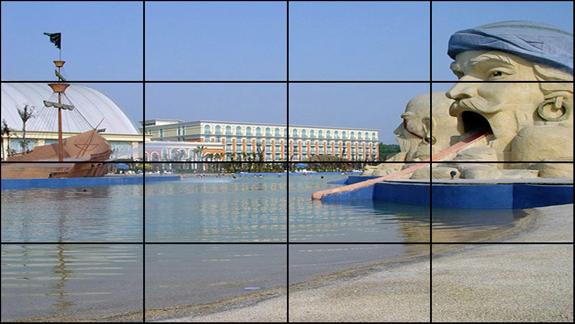

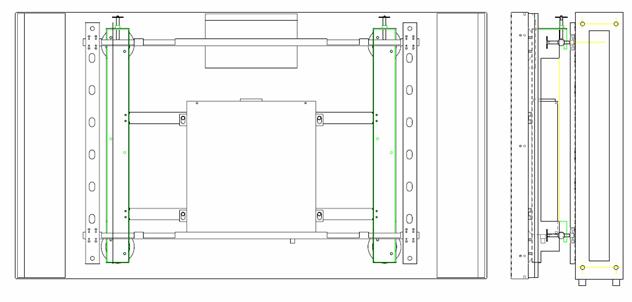

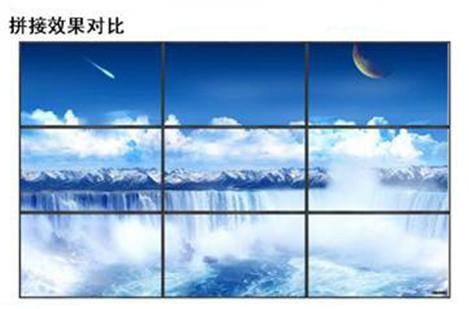

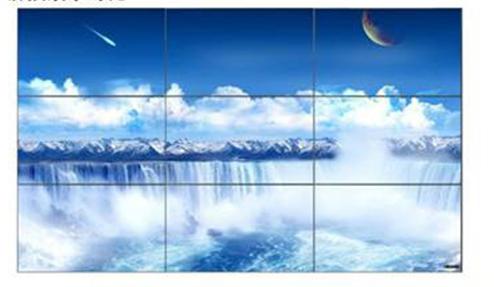

2.2. 具體方案說明 前端視頻信號直接進入拼接處理器，經過控制電腦的控制后輸出進入大屏拼接幕墻，多屏處理器支持多屏圖像拼接，畫面可整屏顯示，也可分屏顯示，畫面能夠自由縮放、移動、漫游，跨屏顯示，采用軟件控制來實現對窗口的拼接與分割。 2.2.1 拼接墻外觀介紹 大屏幕拼接墻系統由46〞3′10長虹LCD拼接墻體、CH-MP多拼處理器組成。 2.2.2 拼接幕墻的安裝 整個拼接墻的支架采用鋼架結構，拼接屏采用掛式安裝，整個安裝、拆卸操作可以在架子前完成，當拼接屏不在同一平面時，可以通過調節屏幕后掛架的螺絲來對拼接屏幕進行前后微調，使其統一在同一平面上，整個安裝過程方便，簡單。 2.3多種顯示方式2.3.1 46寸液晶拼接墻----全屏顯示

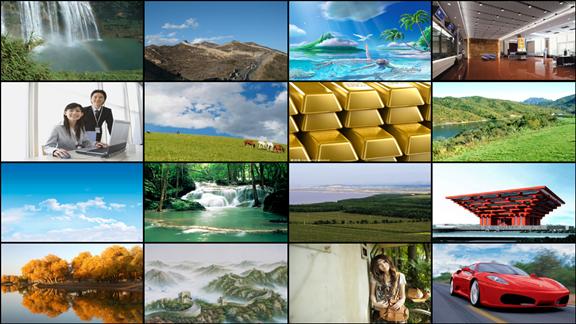

2.3.2 46寸液晶拼接墻----單屏顯示

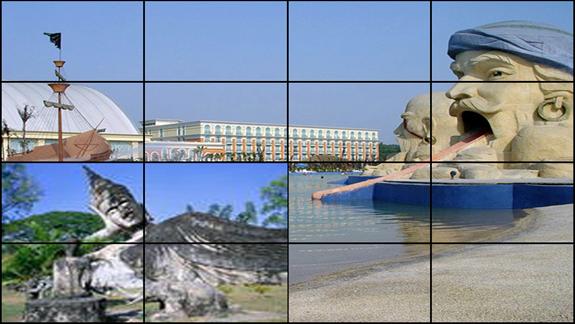

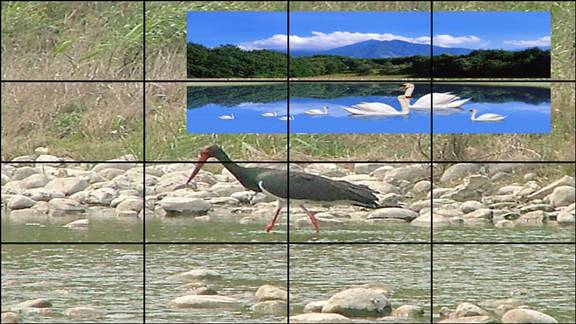

2.3.3 46寸液晶拼接墻---- 任意疊加顯示
2.3.4 46寸液晶拼接墻----跨屏顯示
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

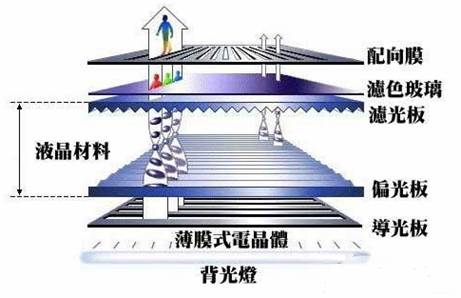

第三章 系統主要設備技術指標3.1. 長虹超窄邊LCD拼接單元3.1.1 LCD工作原理 液晶顯示 (LCD)英文全稱為L(zhǎng)iquid Crystal Display，是利用液狀晶體在電壓的作用下發光成像的原理。組成屏幕的液狀晶體有三種：紅、綠、藍，叫做三基色，它們按照一定的順序排列，通過電壓來刺激這些液狀晶體，就可以呈現出不同的顏色，不同比例的搭配可以呈現出千變?nèi)f化的色彩。 3.1.2 LCD拼接產品的優勢

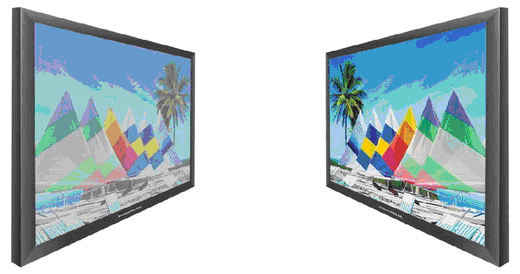

與TV和PC液晶屏相比，液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡(≤ 20.1 〞)和400~500 cd/㎡(≥ 26 〞)，而長虹液晶拼接屏的亮度為700~1000d/㎡(≥26〞)。
普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時，長虹液晶拼接屏背光源的使用壽命均可達6萬小時以上，這就確保了拼接幕墻使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性并且確保幕墻的使用壽命不低于6萬小時。

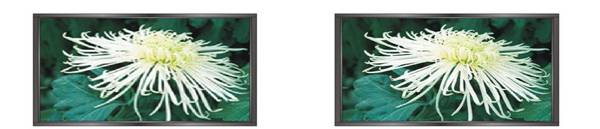

3D數字梳狀濾波和3D數字圖像降噪技術，可大大消除圖像細節的雜波干擾、邊緣鋸齒現象。

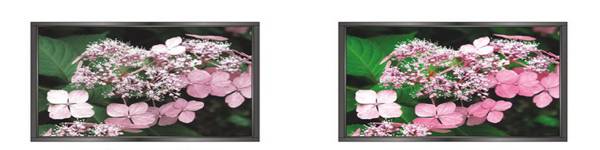

RC即DLC（動態場景控制）、WLE（白電平延伸）、BLE（黑電平延伸）自適應控制電路，特別適合在夜間監控時彩轉黑攝像頭輸出較弱的信號時，能自動對圖像的灰度等級、色溫進行調整，保證圖像的真實還原性，有效提升圖像的景深層次感。
視頻高清寬動態同步自適應雙碼流技術，能快速適應處理不同頻率狀態下的高清視頻圖像信號，徹底解決不同頻率下產生的圖像閃爍導致視覺疲勞現象。尤其是與前端特殊工控機系統之間的匹配，經過專業測試，徹底解決了主控機二次重復播放時的失真、衰減等現象，消除了數據進行1/2信號取樣后的缺失空間，完全能自動適應不同場頻狀態下的高速圖像信號，實現圖像的穩定、清晰、實時性。
采用特殊圖像勾邊電路，能夠大大消除圖像邊緣的串色、鋸齒等，使得圖像輪廓更加分明，層次感更強，從而更有效地提高圖像的清晰度及銳度。
在對所抓拍到人的臉部細節上，能準確地分辨出臉部的皺紋、疤痕、黑痣等，無明顯拖尾、重影等，膚色還原更加真實、逼真。
輸入的圖像在一段時間內處于靜止?fàn)顟B(tài)時，系統即啟動“消殘影引擎”，這個引擎會自動識別輸入圖像的靜止或運動情況，來判斷當前屏幕所顯示畫面的動與靜，及時發出命令使得顯示在屏幕上的靜止畫面在水平方向上產生一定幅度的相位位移，從而消除在靜止畫面時液晶分子容易被損傷的情況，有效延長液晶屏的使用壽命。
工業級的液晶面板與普通液晶電視（顯示器）的液晶面板相比，采用工業級的電源模組，低噪音風扇散熱系統，不間斷工作6萬小時以上。液晶顯示技術沒有任何需要定期更換的耗材設備，所以維護、維修成本極低。 3.1.3 長虹液晶拼接屏的新特性 長虹液晶拼接屏，高清顯示，經久耐用，平均6萬小時無故障，防灼屏、易散熱，擁有立體組合、多媒體發布等多項領先技術，全面超越等離子拼接、ＤＬＰ背投。
3.1.4 長虹液晶拼接單元的技術指標
3.2. 長虹CH-MP系列圖像處理器 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
輸入 |
VIDEO |
每路1個BNC端子，支持PAL/NTSC全格式 |
VGA |
每路1個Sub-15接口端子 |
|
DVI |
全數字接口DVI-I接口 |
|
輸出 |
VGA |
每路1個Sub-15接口端子 |
DVI |
全數字接口DVI-I接口 |
|
操作方式 |
標準RS232端口 |
|
遠程網絡控制 |
||
顯示單元組合 |
單機可接72個顯示單元 |
|
工作系統軟件 |
ScreenC 控制軟件 |
|
工作溫度 |
0℃——60℃ |
|
工作濕度 |
5%——95%RH |
|
電源交流電壓 |
180——240V/60Hz |
|
重量 |
10——20Kg |
|
尺寸 |
48cm x 30cm x 18-54 cm |
|
備份電源 |
1+1冗余電源備份（可選） |
|
平均故障間隔時間 |
30000個小時 |
|
第四章 大屏幕管理軟件介紹
4.1．軟件介紹
長虹外置處理器拼接軟件，模塊清晰，操作簡單，PC機通過RS-232或網絡連接方式，連接大屏處理器來控制大屏的顯示模式，可清楚的顯示每個輸入信號在線情況，通過控制軟件可實現圖像的任意拼接。軟件可以?xún)?chǔ)存多個設置模式，然后在需要顯示不同設置的模式時隨意讀取即可。
大拼處理軟件設置好顯示模式后，可脫離大屏拼接處理器，大屏模顯示狀態不會受到PC機脫離的影響，可繼續正常顯示設置好的顯示模式。
4.2. 基本參數的設置

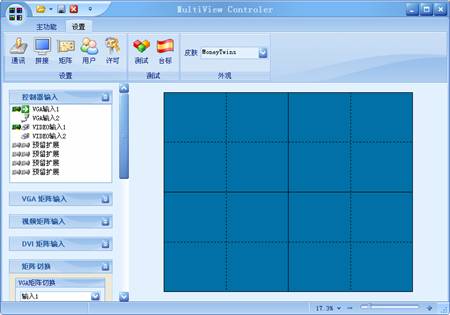

1、首先，確定設備的串口或網口已與主機連接，雙擊ScreenCXP1.0，打開控制軟件，如圖1所示。
圖1

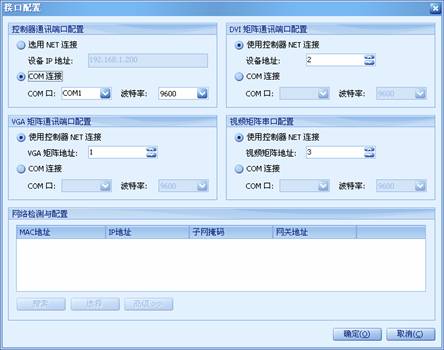

單擊 “設置”選項卡 ，單擊“通訊”按鈕，出現如圖2所示對話框。根據實際情況，在：“控制器通訊端口配置”選擇合適的COM口或NET，單擊 “確定” 。
圖2

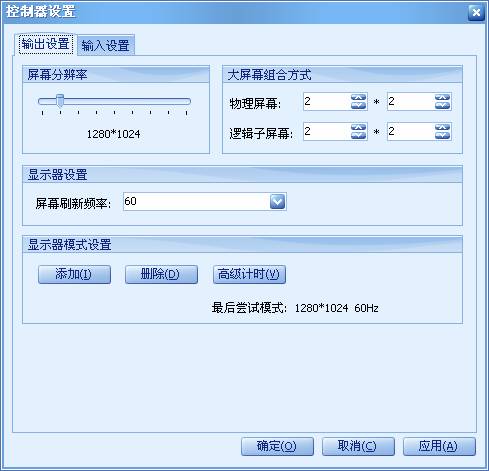

2、單擊 “拼接”按鈕 ，出現如圖3所示對話框。根據實際應用情況，選擇合適的屏幕分辨率，大屏幕組合方式及屏幕刷新頻率，點擊 “應用 — 確定” 。
3、其他：控制軟件還提供了內容豐富的功能按鈕，如“臺標”，可以在所開窗口的左上角疊加輸入源的類型，“皮膚”選項可使用戶根據自己的愛好選擇不同的軟件風格。
圖3
4.2．新窗口的建立

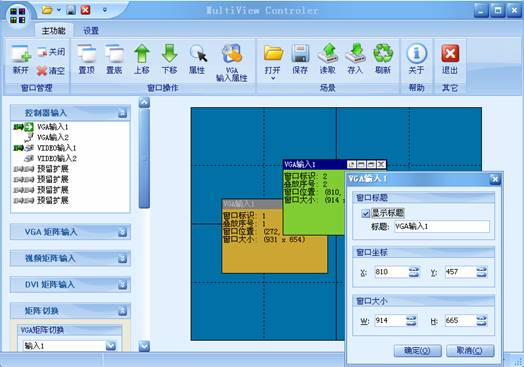

單擊“主功能”選項卡，出現如圖4所示的界面。從軟件左邊“控制器輸入”中選擇所開窗口的輸入源，在控制軟件的藍色區域，按住鼠標左鍵，向右下方拖動，到了合適的位置后松開鼠標左鍵，或單擊“新開”圖標，在“窗口坐標”一欄中可以改變所開窗口的位置（以左上角頂點為基準）；在“窗口大小”一欄中可以改變窗口的大小，單擊“應用”。
圖4
若想改變已開出窗口的大小及位置，可以通過兩種方式：
- 通過鼠標對已開窗口進行拖放。具體方法：把鼠標移至所開窗口的右下方邊緣處，當鼠標變成”<->”時，按下鼠標左鍵，對窗口進行拖拽，到合適的大小后，松開鼠標左鍵。將鼠標放在所開的窗口上，這時按下鼠標左鍵，移動鼠標，窗口會被移動，到合適的位置時松開鼠標。但這種方法只能組略的調整其大小及位置，要想精確的調整，必須要通過第2種方式。
- 將鼠標放在要調整的窗口上，右擊鼠標，出現如圖5所示菜單。選擇“屬性” ，出現如圖4所示界面，通過“位置”及“長寬”來精確調整。

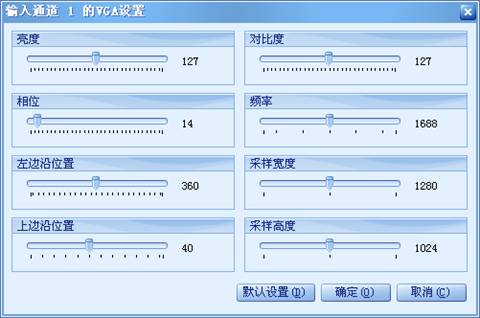

關于輸入源的類型。若使用DVI或視頻輸入，則直接應用就可以。如果選擇VGA輸入，需單擊“VGA輸入屬性”圖標，出現如圖5所示界面。通常情況下，用戶不需要去調節，或只對“左邊沿位置”和“上邊沿位置”以及“相位“進行微調即可，其他參數不建議用戶去更改。如果用戶不小心錯誤調節了這些參數，可以點擊“默認設置 — 應用” ，即可恢復默認設置。
圖5
4.3．窗口之間的層次關系
窗口建立完成之后，其層次關系可以通過一下操作來改變：如圖4所示，選中一個窗口，通過單擊“置頂，置底，上移，下移”來改變窗口之間的層次關系。
4.4．窗口的關閉
要關閉一個窗口，可以通過單擊窗口右上角的“X”來實現；要將所有的窗口都關閉，如圖4所示，單擊“清空”圖標 。
4.5．場景的保存與調用

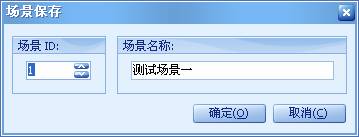

將所有窗口的位置，大小及輸入源及布局調整完成后，若希望將其存檔，如圖6所示，可單擊“存入”圖標，輸入其場景ID，單擊“確定” 。
需要調用場景時，單擊“讀取”圖標，如圖6所示，選擇要調用的場景ID，單擊確定即可。
圖6
第五章 安裝條件
- 電源要求：系統的電源為AC 220V 5%；用有保護接地線的三眼插座；插座數與顯示屏數有關，一般控制器，拼接屏用6孔插座，每路約1000W，10A。大屏控制器及控制PC等要求同相供電。電源電壓要穩定，可靠，特別防止斷電后立即加電。因此，原則上要求大屏幕拼接系統的電源必須采用相應功率的UPS供電。
- 承重要求：長期承重350Kg/㎡
- 安裝地面要求平整結實，承重力強；機架一般直接裝在水泥地面上；如需要裝在地板上，地板下需要作加強處理。
- 作為拼接墻體的裝修墻，要求墻體牢靠，窗口四周平直不變形,系統的網線要接到大屏控制器位置。
- 安裝尺寸要求：
大屏幕尺寸：
1025.7 mm ′× 10 (寬) ′× 579.8mm ′× 3 (高)
=10257 mm (寬) ′× 1739.4 mm (高)
為了保證拼接墻整體的美觀，建議拼接墻安裝完畢后再進行二次裝修。
- 大屏房間要求恒溫、恒濕，推薦工作環境溫度18～25度，推薦工作濕度<60%。
- 系統要有良好的接地，接地電阻≤5Ω。
- 大屏房間要求保持干凈，防塵，保證大屏幕的幕和箱體的干凈。
- 大屏幕顯示墻面避免光線直射，用窗簾遮光。
- 消防噴頭盡可能遠離拼接墻, 并且要用噴霧滅火劑。
- 機房必須是裝修清理完畢才能進行大屏幕施工。
- 安裝要求
1）安裝地面要求平整結實，承重力強，不變形。
2）基座一般直接與抗靜電地板接觸，以保證地面長期承重受力不變形。
1）操作控制電腦的位置應在拼接屏幕的正對面，要求操作員可以方便直觀的看到拼接屏的操作。如果有專門隔斷的操作控制室，則操作控制室與大屏顯示室之應有透明玻璃，方便操作員的觀看。
2）控制電腦應盡可能位于拼接屏的正對面方向，并與拼接屏有合適的距離，以便于調試、色彩調整等操作。
3）圖像控制器的擺放應位于屏幕墻旁邊或后面的通道（機柜內），應盡量靠近投影箱體的接口，減少VGA走線距離。
1） 燈光照明建議采用內藏筒燈，燈光不宜直接對準屏幕方向，距離屏幕保持3米以外，以免影響投射效果。
2） 如果控制室的窗戶較大，應避免日照光線直射，用窗簾遮光，窗簾應采用深色。
1）弱電線纜（VGA線、視頻、網絡、串口、鼠標鍵盤延長線等）應與強電線纜隔開走線，避免信號干擾。如果是用走線槽，則不能共用一個走線槽，應分不同的走線槽分開走線。
2）如果是地板磚、復合木地板等固定的地面，要求從信號源（計算機VGA信號、視頻信號）和控制電腦到圖形控制器（或投影機接口）之間要有走線槽，走線距離越短為宜。
3）如果是抗靜電地板，則走線出口處應開孔，留線纜出口。
1）拼接屏背后的維修通道內要有良好的溫度控制和散熱措施。如果是中央空調應有空調進、出風口，如果沒有中央空調，應加設專門的空調，空調功率大小視大屏規模而定。
2）維修通道內溫度與拼接屏控制室房間溫度應可控制并基本保持相同。
3）系統設備要有良好的接地，接地電阻<2Ω，保證遇到雷擊等特殊狀況時設備不損壞。
1）拼接系統的背面是維修通道，維修通道寬度一般不小于0.60米
2）大屏房間要求有較好的溫度和濕度控制。工作環境溫度為23℃±5℃，相對濕度20%-80%。拼接背后要有空調。
3）拼接屏幕前后空調溫度和濕度應調到同一刻度，以確保拼接墻散熱和拼接屏幕的平整度。
4）拼接屏房間要求保持干凈，防塵。
5）消防噴頭盡可能遠離拼接墻, 并且要用噴霧滅火劑。
