產品研發中心防盜系統方案

一、報警系統是利用紅外線裝置及報警主機來控制非法侵入的系統，根據不同需求，有不同的配置方式。

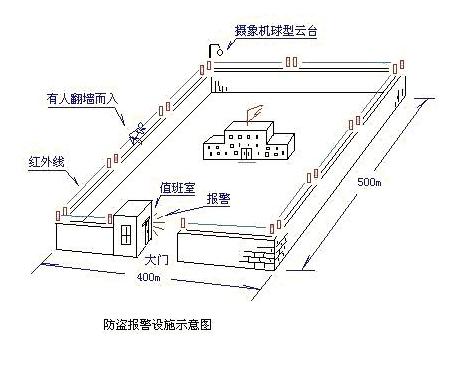

1.周界報警系統

主機選型：
　　　　報警探測器較多，周界長，選用加拿大楓葉終結者總線式報警系統，報警探測器采用主動式對射探測器，整個系統由探測器、報警信號轉換模塊、報警總線、報警總機、報警喇叭等組成。其功能強大，性能穩定。周界距離不受限制，主機通過分支放大器可以接收到很遠距離的報警探測器信號�？刂奇I盤和報警喇叭可以裝在總控制室內也可以裝在總線上的任何部位，當周界很長時需要一個以上值班室，此系統非常適用。
聯動功能：
　　　　對于周界報警的聯動，我們采用那一面圍墻觸發報警者聯動那面圍墻的燈光全部啟動，并報警燈閃動，方便保安工作人員立即找到報警部位。

2.大樓內報警系統

　　　　樓內報警系統可以和室外報警系統組合成一個大的系統，也可以根據需要在同一套防盜系統中分割出8個子系統，有的專門管理周界，有的管理辦公樓，有的管理研發中心，還可以通過卡片或者密碼對通行權限進行細分，不同權限的人只能進入不同區域。
　　　　本方案對員工根據工作職務需求，進行活動區域分割�？偨�(jīng)理可以進入除財務室外的所有房間，研發各個部門之間有嚴格規定，A項目組的僅能進入A項目區域，不能去B、C項目區域，B項目組的也不能到其他項目組區域活動，并且是24小時處于防備狀態。
　　　　當有權限的人打開門時候，并不會報警，但每次操作的記錄保留在防盜報警主機里，可以通過PC連接采集記錄并打印出來，也可以直接用報警主機連接打印機，進行流水資料打印。
　　這樣做更有利于研究成果的保密，防止內部人員泄露企業機密，將損失預防在樶 低限度內。

3.財務室報警系統

　　　　 財務室規定僅僅是財務人員才能進入，財務人員憑密碼進入，所以會在財務室門口設計專用鍵盤一個。

4.研發成果檔案室報警系統

　　　　這里共分有四個房間，分別屬于ABC三個研發項目組，A組僅能進入A房間，拿取相關技術資料，同樣，B、C組也僅僅能進入對應檔案室。另有一個檔案室是公共檔案和技術資料，ABC三個項目組都可以進去。

5. 停車場無線防盜報警系統

　　　　停車場在廠外圍，也裝有防盜報警系統，為方便進出，我們采用無線遙控布防/撤防系統。

二、以加拿大楓葉終結者的EVO192主機為中心的防盜系統包含了三大特色功能。

1.周界防盜報警系統

　　利用總線技術，延長了防盜報警系統的連接距離，并在總線上合適的位置上做出燈光、警號連動。對射探測器的信號線連接到地址模塊上，并不需要每一條信號線都回到報警主機上去，節省了大量的線纜。

2.門禁系統

　　EVO192支持門禁管理，可連接32個門禁管理控制器。采用磁卡、密碼管理，控制場所的進出，可以對每一個持卡人的訪問權限、通道、進出時間進行限定，當持卡人提供有效的出入證�；蜉斎胗行У拿艽a，則可以允許通過。

３.TCP/IP 網絡連接

　　EVO192支持TCP/IP與電話線管理，可通過光纖或者電話線進行主機布防/撤防/報警事件的讀取/編程/等管理。對于一個集團企業，內部已經形成了局部網絡后，用IP管理方式進行集中控制是很方便高效率的。

三、設備性能的介紹

1.EVO192楓葉終結者防盜報警主機

• 8個板載防區(使用雙防區為16防區)，通過四芯總線可擴展至192防區
• 可使用306USB通過Winload進行本地升級
• 支持夏令時
• 主板上有5 個PGM輸出，通過擴展可以更多
• 支持256個總線模塊
• 可通過模塊擴展連接32個門禁讀卡器，并用卡片或者指紋布/撤防
• 通過語音擴展模塊，可實現雙向通話和報警前后120秒的聲音錄音
• 可通過擴展采用電子郵件發送報警信息
• 可通過擴展采用光端機延長報警主機的通訊距離
• 可通過電話遙控布/撤防
• 樓宇自控接口：X10、C-BUS、ASCΙΙ
• CCTV 連動接口協議：PELCO、VICON
• 999 個用戶密碼
• 8 個分區
• 2048 個緩存事件
• 內置實時時鐘備份蓄電池
• 1 個可監測警鈴輸出、輔助電源輸出和1路可監測電話線
• 1.7A開關電源供電
• 通過專用軟件可以實時監視防盜系統的探測器現場的探測轉臺，如果有故障會立即彈出報警畫面，地圖管理功能能夠立即直觀顯示出報警點在地圖上的哪個位置

2.各種規格的地址擴展模塊

• DGP2-ZC1 總線一防區擴展模塊

1　個可編址防區
尺寸:74mm×20mm×30.5mm體積小，可以放進對射探測器里面
防水，接線方便
規格:MAX工作電流:14mA;
　　 A型簧片開關防拆開關
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
• APR3-ZX4 總線四防區擴展模塊

  4 個可編址防區（雙防區技術有效時為 8個防區）
  可以設置防區檢測速率，樶 長255秒，適合做溫度檢測）
  防區輸入可以作為一個防拆開關輸入
  規格：MAX工作電流 28mA。

• APR3-ZX8 總線八防區擴展模塊

  8 個可編址防區（雙防區技術有效時為 8 個防區） 　　　　　　　　　　　　
  帶 1 個可編程PGM輸出，可以用來做燈光警號連動
  可以設置防區檢測速率，樶 長255秒，適合做溫度檢測）
  防區輸入可以作為一個防拆開關輸入
  規格：MAX工作電流 28mA
  1 個50mA的可編程繼電器輸出

• APR3-PGM4 總線四路可編程繼電器輸出模塊

  4 個可編程5A 繼電器輸出 　　　　　　　　　　　　　　　　　　　　　　　
  規格：MAX消耗電流為150mA（APR3-PGM4）
  5A/28Vdc，N.O./N.C.C型繼電器輸出

• APR3-HUB2 總線分配器

  可將總線分為兩路完全隔離的輸出（任一路輸出故障不會影響另一路的正常通訊）
  一個輸入端口，兩個完全隔離的輸出端口
  如果增加至總線未端，可再延長傳輸距離600米
  每路輸出端口最遠通訊距離為900米

  　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
• APR3-PRT1 打印輸出模塊

  支持 ASCII / C-BUS protocols 　　　　　　　　　　　　　　　　　　　
  可用USB端口與電腦連接
  支持并口或者串口打印
  數據協議輸出模塊（可用于輸出報表或系統集成）
  發送防區或系統事件的報告至一臺打印機和/或顯示在計算機屏幕上
  分配至一個或所有分區
  自動打印所選事件組和/或防區發生的事件
  當特殊PGM事件發生，打印已編程事件組
  1個可編程繼電器輸出
  支持C-bus和X10協議

• MG-RTX3 433M Hz高靈敏度無線接收板

  支持32個無線防區和32個遙控器控制 　　　　　　　　　　　　　　　　　
  支持MG-2WPGM，MG-REM2和MG-RPT1的功能
  支持4個無線鍵盤MG32LRF
  兼容小精靈，SP系列，終結者和終結者EVO系列
  具有低電量，防拆監測
  可顯示無線發射器信號強度
  有3個PGM輸出(+1可選)

• MG-RAC1 帶卡號遙控器

  　

• DGP-ACM12 四總線門禁控制模塊

  用一個變壓器可以給多個模塊供應電力 　　　　　　　　　　　　　
  可以用R915帶鍵盤讀卡器，通過授權卡片或者密碼進入
  可以用R915帶鍵盤讀卡器進行布防和撤防
  支持4線和26位韋根卡讀卡器

• MG-WR1 Magellan門禁接收機與韋根接口　

  遙控開鎖　
  維庚26輸出格式
  支持MG-REM1和MG-RAC1遙控開門
  每一個遙控器可編程成家庭成員，MAX5個卡號碼
  一個端口控制兩個門
  緊急求救功能
  適合停車場和公寓的應用　

　
３.主動報警探測器

　　　　主動報警探測器由一個發射端和一個接收端組成，發射端發射紅外線，接收端接收紅外線，當有人試圖穿過紅外報警控制線時，接收端接收不到紅外線，會立即向主機發出信號，從而實現報警。

　　　　許多室外場合需要區分遮擋紅外線物體的大小，從而確定是人或鳥，所以一班的報警探測器都是雙光束或四光束探測器，大的物體（如人）同時遮擋兩束或四束光線才會產生報警。

　　　　依照距離，可以選擇OPTEX對射，備選型號：AX-70TN,AX-130TN,AX-200TN,AX-100PLUS,AX-200PLUS,AX-260PLUS,AX-330PLUS,AX-250PLUS,AX-500PLUS,AX-350TF,AX-650TF,AX-350DHMKIII,AX-650DHMKIII,AX-350DHTS,AX-100TF,AX-200TF。

4.被動報警探測器

　　　　一般安裝在室內，人的體溫37度，會自然向外發射紅外光線，被動探測器不間斷地檢測室內紅外線的變動情況，當發現有人移動時會產生報警。

　　　　區分人和小動物非常重要，高級的被動探測器都能區分人和小動物，不至于產生誤報警，所有有了防寵物探測器。
加拿大楓葉的紅外線探測器是高品質產品，在國際上有很多重要場合都有使用，備選型號有：PA-DG55、PA-DG65,PA-DG75,PA-DG85戶外探測器，PA-525D雷達紅外雙鑒別探測器，PA-476CH，PA-460，PA-DG466，PA-456玻璃探測器，PA-950 震動探測器，SD-738光電煙感探測器 ，PA-DG467

5.根據本項目實施，列出器材清單如下：

　　　　...
