|首頁 > 防盜器材 >BOSCH >7000系列擴展模塊 |
共有 16 個產品型號 |
|
|
|
|
|
|
DS7433 八防區直聯模塊 |
- 8防區擴充模塊
- 它與DS7432不同，它不是通過總線連接方式來進行擴充的，而是直接安插在DS7400XI主板上，安裝位置就是DS7430的安裝位置，因此不能與DS7430同時使用
- 一臺DS7400XI主機只能使用一塊DS7433
- 若將DS7400變?yōu)橐慌_(tái)16防區報警主機時，就可以直接使用DS7433來進行擴充
- DS7433靜態時耗電時50mA ，報警時耗電65mA
|
|
|
|
|
|
|
DS7430 單路總線模塊 |
- DS7430是一個單路總線驅動器，用于連接DS7400Xi-CHI控制/通訊主機。
- 它直接安裝在主機板上，并提供一條兩線的總線，MAX可以連接總數多達120個總線探測器和界面模塊（120個地址碼）。
- 兼容的控制主機：DS7400Xi系列主機
- 輸出
電流（直流總線）：200mA
電流（數據總線）：75mA
- 電源要求
工作電流（待警或報警時）：65mAh
|
|
|
|
|
|
|
DS7436 雙路總線模塊 |
- DS7436是一個雙總線驅動器，用于連接DS7400Xi-CHI控制/通訊主機
- 它直接安裝在主機板上，并提供兩條兩線的總線，每條總線MAX可以連接總數多達120個總線探測器和界面模塊（120個地址碼），共240個。
- 兩條總線是獨立工作的，其中一條總線出線故障不會影響另一條的正常工作。
- 兼容的DS7400Xi系列控制主機
- 輸出
電流（直流總線）：200mA
電流（數據總線）：75mA
- 電源要求
工作電流（待警或報警時）：130mAh
|
|
|
|
|
|
|
DS7457I 一防區總線模塊 |
- DS7457i是單防區總線輸入模塊，用于連接DS7400Xi-CHI控制/通訊主機
- DS7457i提供一個受監察的輸入防區回路，另外提供一個獨立的防拆回路
- 每一個DS7457i占用一個總線防區的地址
- 需要配合總線驅動器DS7436或者DS7430一起使用
|
|
|
|
|
|
|
DS7460I 二防區總線模塊 |
- DS7460i是一個雙防區總線輸入模塊
- 它提供兩個受監察的輸入防區
- 在系統里，每一個DS7460i占用兩個總線防區的地址
- 需要配合總線驅動器DS7436或者DS7430一起使用
- 電源要求
電流 1mA（待機和報警）
電壓（MIN） 8VDC
- 防區
要求：兩個總線防區地址
反應時間：400ms
|
|
|
|
|
|
|
DS7432 八防區總線模塊 |
- DS7432是一個八防區總線輸入模塊，用于連接DS7400Xi-CHI
- 能提供8個受監察的帶地址碼的輸入回路
- 需要配合總線驅動器DS7436或者DS7430一起使用
- 電源要求
工作電流（待警或報警時）：10mA
電壓（總線）：8VDC
- 防區
要求：八個總線防區地址
反應時間：400ms
|
|
|
|
|
|
|
DS7465I 一路輸入一路輸出總線模塊 |
- DS7465i是一個總線系統的輸入/輸出模塊
- 提供一個受監察的輸入防區
- 提供一個可以編程為跟隨一些不同的報警事件的“C”型繼電器，可以很方便地在輸入防區對應點做報警聯動輸出
- 一臺DS7400Xi-CHI控制/通訊主機MAX可以連接60個DS7465i
- 電源要求
電流（待機和報警）：1mA
電壓（MIN）：8VDC
- 防區
要求：兩個總線防區地址
反應時間：400ms
|
|
|
|
|
|
|
DS7488 八路輸出模塊 |
- DS7488是一個總線系統的八路繼電器輸出模塊
- 提供8個可依據一些報警事件編程輸出的繼電器
- 每一個輸出都是獨立工作的。
- 接點輸出（直流電阻負載時）5.0A，28VDC
- 電流（DS7400Xi-CHI主機上）：10mA~40mA 依被觸發的繼電器數量而增加
|
|
|
|
|
|
|
DSR-32C 32路輸出板 |
- DSR-32C是一個總線繼電器輸出板
- 包含有32個繼電器輸出終端，它們的報警輸出（短路或開路）可以通過設置內部的跳針來控制
- 當DSR-32C連接到一個主機上，這些輸出可以由主機來控制，而且可以設置為一對一、一對多或多對一。
- 可以應用在DS7400Xi-CHI和DS7240控制主機上
- 一個電源LED指示燈和32個繼電器LED指示燈
- 自動或手動繼電器復位
- 輸出
電流（220VAC時）電流為1A
接點電阻< 100mW
電源要求
功率< 30W
電壓（輸入）220 ± 10%VAC
|
 安裝手冊
|
|
|
|
|
|
DS7425 總線分離器 |
- 在DS7400Xi-CHI使用當中因總線線路超出1.6km時，可使用一個DS7425來將總線距離延長多1.5km（使用1.5mm線徑）。
- 要使用一個以上的DS7425時，總線距離能達到的長度要因現場環境及線材而定。
|
|
|
|
|
|
|
DX4010I 串口模塊 |
- DX4010是一個RS232接口模塊，用于連接DS7000系列的控制/通訊主機
- 通過DX4010可將串口打印機或其他兼容的RS-232設備連接到主機
- 為遠程編程實現本地的連接
- DX4010直接連接到主機的數據總線上
- 診斷LED燈，
通過主機編程
- DS7000系列的控制/通訊主機MAX可以接1個DX4010
- 電源要求
電流（Max ） 一般為25mA，診斷LED燈工作時為35mA
電壓（工作） 8VDC ~ 14VDC
|
|
|
|
|
停產了，由dx4010i代替 |
|
DS7412 RS232接口模塊 |
- 連接DS7400XI主板與打印機或計算機的一種接口轉換模塊。
- 若想使DS7400XI直接連接英文串口打印機或計算機時，就必須使用模塊DS7412
- DS7412停產，替代產品為DX4010I串口模塊（見上面）
|
|
|
|
|
|
|

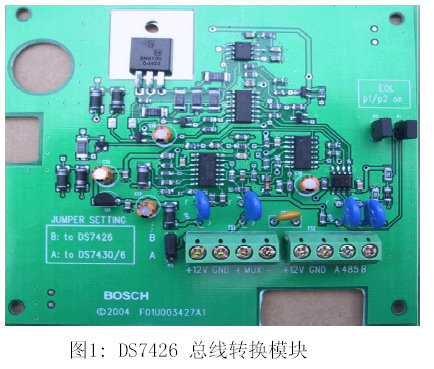

DS7426 MUX/RS485總線轉換模塊 |
- 把MUX總線信號轉換為標準RS485總線信號，或者反過來，把RS485信號轉換成MUX總線信號，可以解決干擾或者距離問題
- RS485Max 距離可以達到5公里，或者通過光纖傳輸485信號，來實現長距離控制
|
|
|
|
|
|
|
RF3222E 無線接收器 |
- RF3222E是多工RF無線接收器
- 可以讓DS7400XiV4控制主機接收無線設備發送的RF信號
- MAX可接收120個無線設備
- 接收電池電壓低、防拆、信道阻塞探測和探測器通訊中斷狀態報告可確保系統工作的正常性
- LED燈顯示接收狀態
- 帶外殼防拆器和貼墻式防拆器
- 在大的覆蓋面積，系統可有2個接收器
- 12小時或24小時發送器監察
- 24小時煙感監察
- RF3222E接收器的工作頻率是433.42MHz。
|
|
|
|
|
|
|
RF3401E 無線門磁帶一防區模塊 |
- RF3401E是內置磁簧開關和干接點的無線發送器
- 有外殼防拆和RF監察功能
- 可以接收一個外置的受監察的干接點輸入信號
- 如果沒有其他觸發事件，一個受監察的電壓水平將會發送到接收器（RF3401E每15分鐘發送一次）
- RF3401E發送器的工作頻率是433.42MHz。
- 只能用于DS6MX-CHI/CC488/DS7000系統
|
|
|
|
|
|
|
RF3334 無線遙控器 |
- 四鍵無線遙控器
- 可對系統進行布防和撤防
- 能發送一個緊急救護信號到監察報警系統和控制一些附加的設備，如燈光或車庫的開門器
- LED燈的閃爍表示信號已經向系統發送出去。
- 只能用于DS6MX-CHI/CC488/DS7000系統
|
|
|
|
| |
|
|
